热风炉结构图

做为专业生产热风炉的厂家,在与客户接触的过程中,经常会遇到客户对热风炉结构的问题比较关心,比如:不同结构类型的热风炉如何选择?不同结构热风炉的后期使用经济性如何等等问题。特别是对于刚想购买而以前又没有了解过热风炉的客户来说,他们更迫切需要了解热风炉结构的问题,所以,下面我将会以热风炉结构图的形式详细介绍不同结构的热风炉。

热风炉结构形式:

一、直燃式热风炉结构

直燃式热风炉结构即没有换热器,只有燃烧器,燃料通过燃烧器燃烧后得到的烟气直接用于干燥物料,蒸发水份。

直燃式热风炉结构对于用户来说,有一个显著的优点就是节约能源,热利用效率高,但前提是在不要求热气洁净度的项目中使用,所以在不会影响到产品质量的情况下,企业应尽可能地使用直燃式结构的热风炉,可以为企业节省一半左右的燃料开支,具有非常高的经济性能。

直燃式热风炉结构

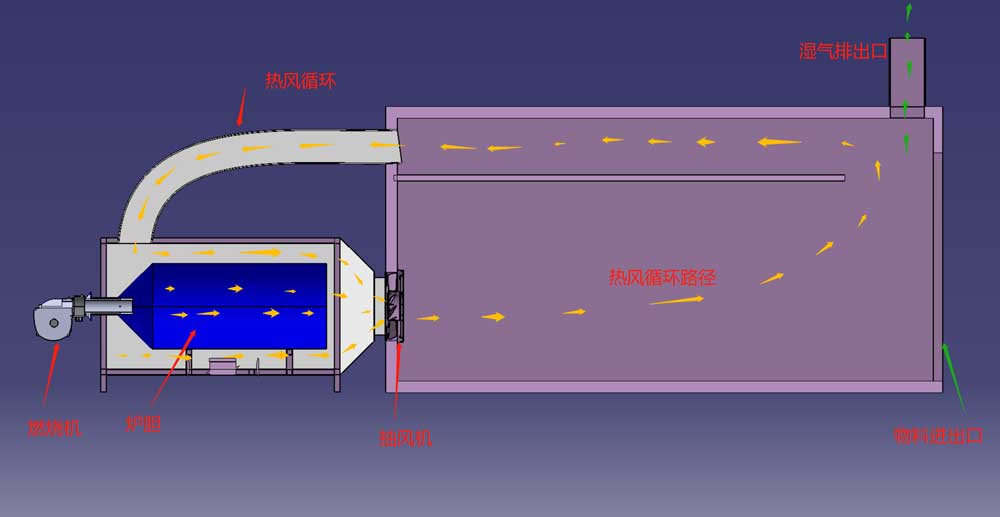

直燃式热风炉结构图直观展示了直燃式热风炉的工作原理,标示了燃烧机,炉胆,抽风机,热风循环路径,排湿口,物料进出口结构原理

二、间接式热风炉结构

间接式热风炉结构即燃料通过燃烧器燃烧得到的烟气通过换热器向洁净空气传递热量,然后用达到一定温度的热空气来干燥物料。这种结构形式的热风炉得到的热风洁净,不会影响产品质量。但相对直接加热式热风炉来说,热利用率低,造价成本高。主要在需要无污染热风的项目中使用比如粮食、药品、奶粉等。间接式热风炉结构设计的优劣会直接影响到其经济性能和热使用效率。

根据换热器结构不同,我们又可以把间接式热风炉结构分为以下几种:

1、无管式热风炉结构

无管式热风炉结构可扩大换热面积,提高换热系数,它是通过加热装置将烟道气做为热载体,通过无管式换热器金属壁传热来加热空气,这种结构形式的热风炉在大、中、小型热风炉中都已经得到广泛应用,下面以一种典型的立式无管式热风炉结构图为大家说明,图示是以煤为案例的结构图,如使用其它燃料,结构原理类似,更改燃烧器即可。

无管式热风炉结构图

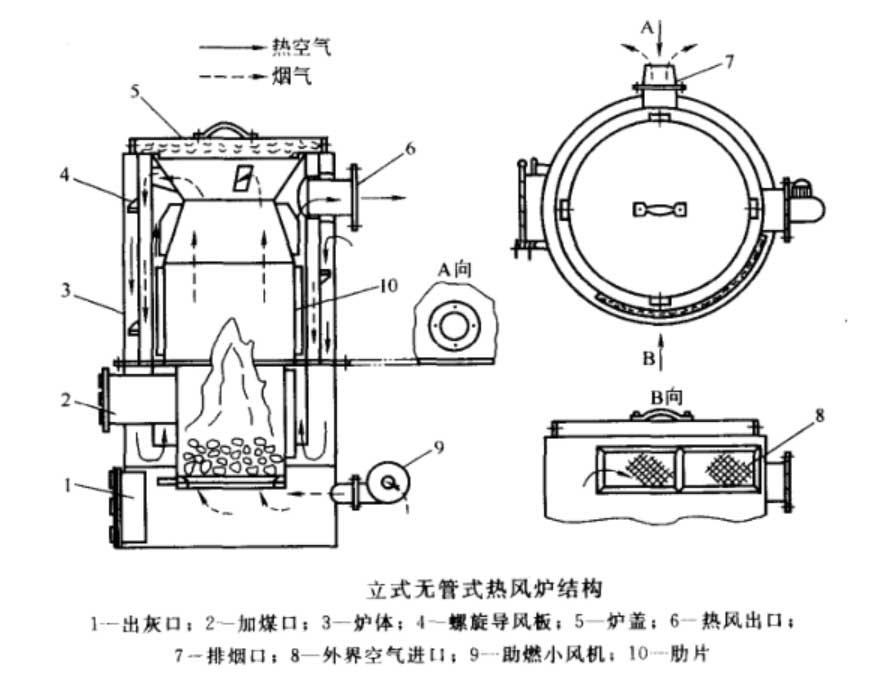

结构图形式解析出灰口,加煤口,炉体,螺旋导风板,炉盖,热风出口,排烟口,冷空气入口,助燃风机,肋片等。详细介绍了无管式热风炉结构
无管式高效热风炉结构图

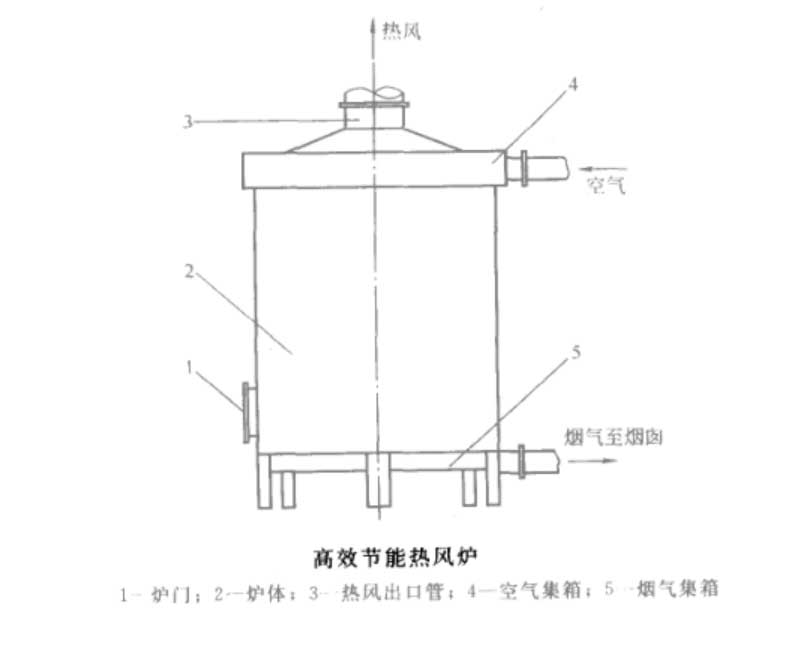

无管式高效热风炉结构图解析炉门,炉体,热风出口管,空气集箱,烟气集箱

2、列管式热风炉结构

列管式热风炉结构也是间接加热式热风炉的觉见结构,这种结构的具有造价成本低,结构简单,适应行业广泛,安装与维修都极其方便的特点。因此,列管式热风炉结构形式是众多热风炉厂家都普遍采用结构形式。因为是间接传热的方式,所以热风无污染,可以应用于需要洁净空气的项目中,比如奶粉、药品、化工等物料的烘干。以图示的形式说明列管式热风炉结构的工作原理。

列管式热风炉结构图

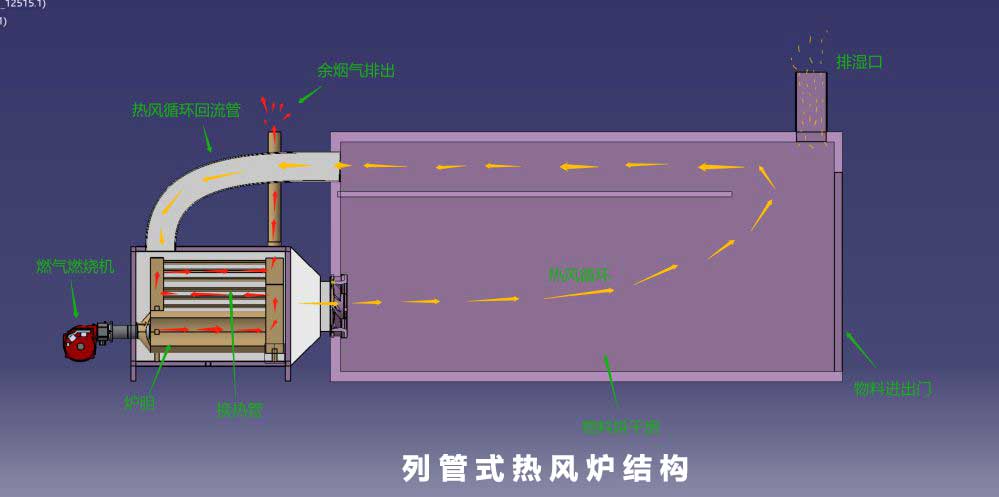

列管式热风炉结构图

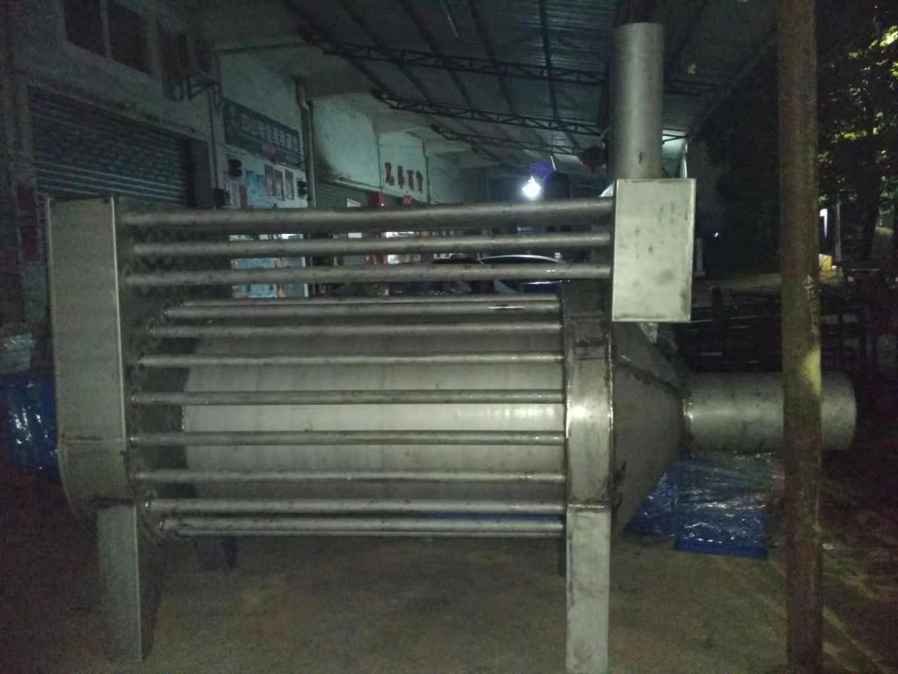

列管式结构换热器实物图
此为列管式结构换热器实物图,由热风炉炉胆与多根换热管组成。

3、热管式热风炉结构

热管式热风炉是指燃烧器产生的热能传输到热管换热器上,再由热管换热器将热能直接供给被加热装置的设备。热管热风炉上的热管换热器是整套热风炉设备的核心,它的结构设计与质量直接决定着热管式热风炉的质量,也是决定着换热效率的主要部件。
